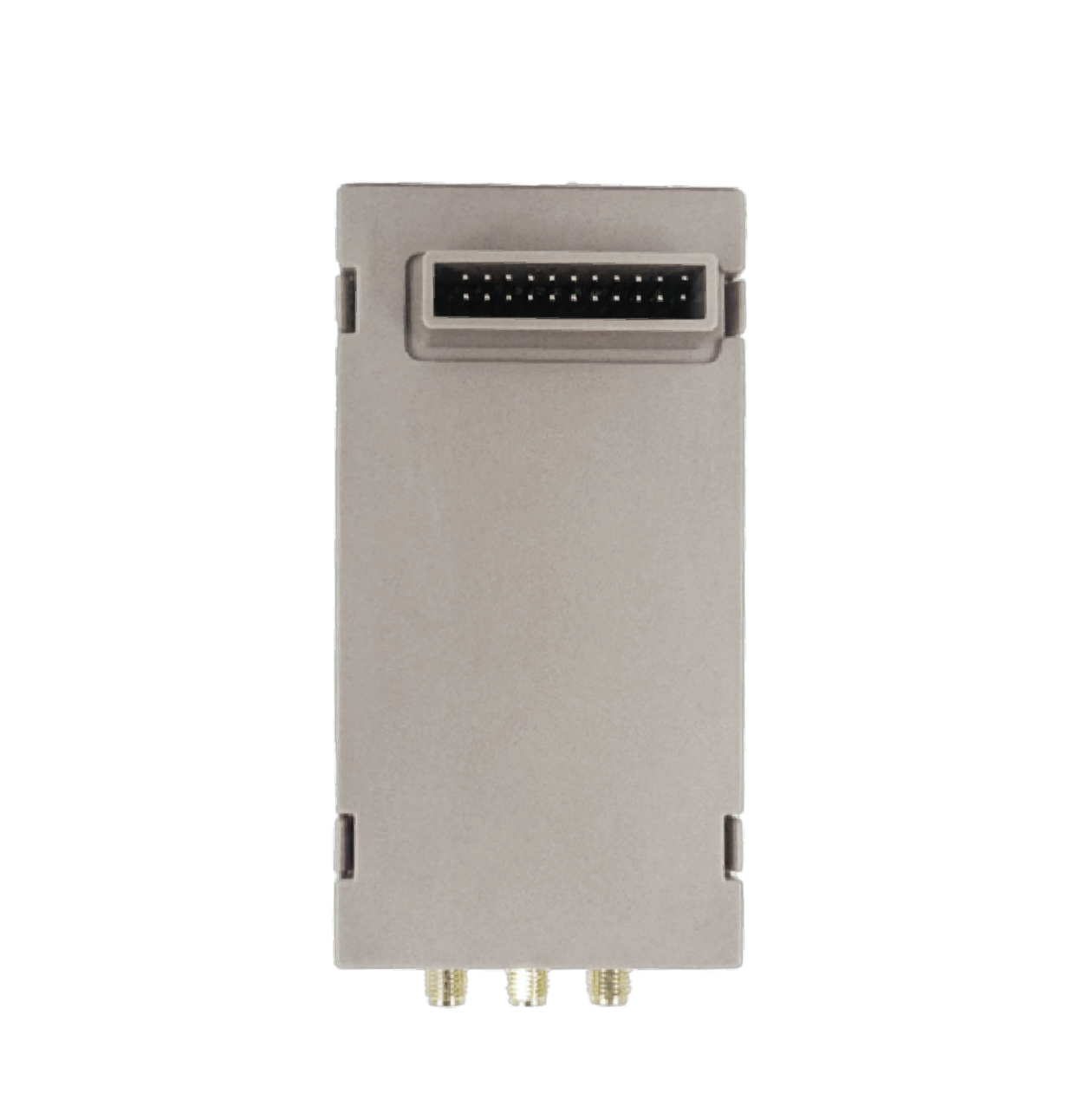

電力新標準集中式DTU本地模塊—AD7028L

??國網標準電力級標準豐富接口工業級可調節功率寬溫寬壓

?? 國網標準化設計、支持 LoRa 2.4G 和 470MHz 無線接入

?? 1路LAN、1路TTL、1路USB、1路I2C、網口WEB配置

?? 滿足國家電網電力設備物聯網節點設備無線組網協議

?? 工業級 32 位通信處理器、高規格LoRa核心模組

?? 發射功率：(5-22dBm)多級功率可調，平均功耗2W

?? 電壓DC5V、工作溫度-40~+75oC、51.1x98.49x37.69mm

聯系我們

產品概述
規格參數
產品尺寸
常見問題

應用場景：新標準集中式DTU本地通信


支持SA/NSA雙模5G，提供4G/5G全網通高速網絡服務

支持標準Modbus TCP、OPC UA/MQTT、阿里/華為/移動/電信等主流物聯網IOT平臺


支持電力101、104、南網/國網硬件加密、電力1.4/1.8GHz專網


支持愛陸通設備管理平臺，可遠程對設備進行查看、配置、升級等運維工作，10K+容量


電力級高規格軟硬件方案，獨立強大的MCU處理器，多級別看門狗防護，永不宕機


產品獲得中國電科院型式測試認證、中國電科院安全加密認證、中國3C等權威機構認證


滿足5~35VDC寬壓，-40~+80oC抗寒耐高溫、防干擾，24小時全天候運行

CPU系統
CPU	工業級32位通信處理器
FLASH	16MB（可擴展至64MB）
DDR2	64MB(CPU內置)
接口參數
UART接口	UART串口,數據通信接口，3.3V電壓域，支持RTS/CTS流控串口速率：2400~115200bps，默認115200bps 停止位：1、1.5(可選)、2位校驗：無校驗、偶校驗、奇校驗超大緩存：最大可支持10MB串口緩存
以太網接口	支持1路10/100M以太網LAN口。自適應MDI/MDIX，內置15KV ESD保護

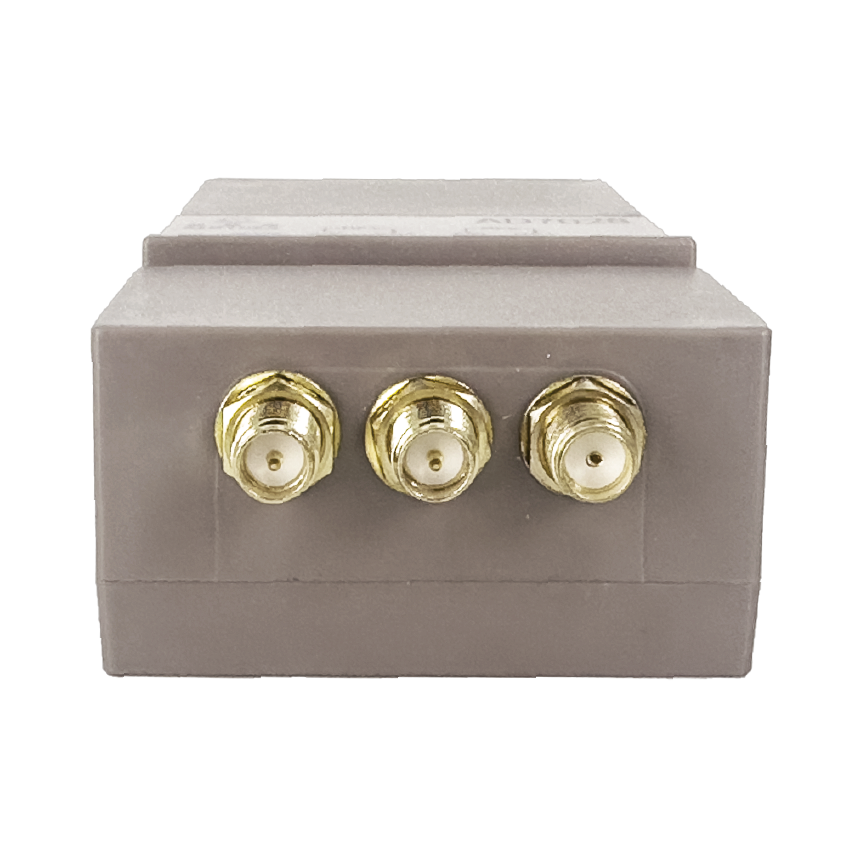

天線接口	1個SMA-K接口(470M)，特性阻抗50 歐 2個SMA-J接口(2.4G)，特性阻抗50 歐
電源接口	工業端子，3.81mm間距
復位按鈕	拉低復位信號0.2-0.5S系統重啟；拉低信號持續8S，可將設備的配置參數恢復為出廠默認值

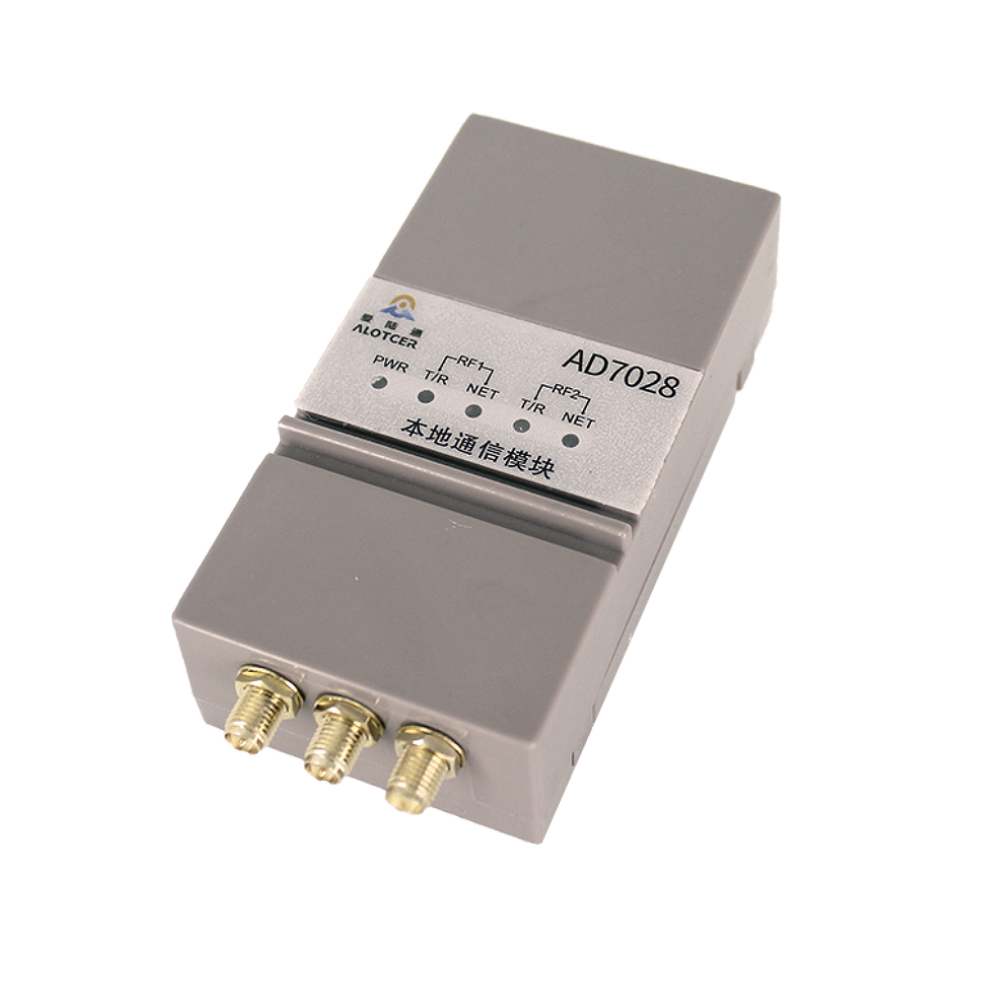

指示燈	共5個LED燈，指示設備工作狀態： PWR：綠色，模塊上電指示燈。燈亮表示模塊上電，燈滅表示模塊失電 T/R(RF1，2.4GHz)：紅綠雙色，模塊數據通信指示燈。紅燈閃爍表示模塊接收數據，綠燈閃爍表示模塊發送數據 NET(RF1，2.4GHz)：綠色，通信模塊無線網絡狀態指示燈。常亮：表明模塊處于連接/激活狀態，閃爍（4Hz）：表明連接/激活中，常滅：表明模塊處于未連接/未激活狀態 T/R(RF2，470MHz)：紅綠雙色，模塊數據通信指示燈。紅燈閃爍表示模塊接收數據，綠燈閃爍表示模塊發送數據 NET(RF2，470MHz)：綠色，通信模塊無線網絡狀態指示燈。常亮：表明模塊處于連接/激活狀態，閃爍（4Hz）：表明連接/激活中，常滅：表明模塊處于未連接/未激活狀態
網絡參數
無線網絡	Lora：2.4G/470Mhz
供電參數
供電范圍	DC 4.75-5.25V，推薦5VDC
待機電流（5G）	<120mA@5VDC
通信電流	<400mA@5VDC
機械參數
設備外殼	鐵殼
外形尺寸	98.5x51.2x37.6mm（不包含配件）
重量	73g（不包含配件）
安裝方式	掛耳式或DIN 35mm導軌式（選配）
環境參數
工作溫度	-35~+75oC（-31~+167℉）
儲存溫度	-40~+85oC（-40~+185℉）
相對濕度	95%(無凝結)
