光模塊標準與光纖單模多模之深度解析

發布時間：2024-08-06 瀏覽量：12354

一、光模塊標準解析

1. GBIC（Gigabit Interface Converter）

GBIC，即千兆位接口轉換器，是早期光纖通信中常用的光模塊之一。它支持熱插拔，便于設備的維護與升級。然而，隨著技術的進步，GBIC因其較大的體積和相對有限的性能，逐漸被更先進的光模塊所取代。盡管如此，GBIC在特定應用場景下仍具有一定的市場價值。

2. SFP（Small Form-factor Pluggable）

SFP，即小型熱插拔光模塊，是GBIC的升級版本。其體積僅為GBIC的一半，能夠在同一面板中配置更多的端口數量，從而提高了設備的端口密度。SFP支持的最大帶寬為4Gbps，廣泛應用于以太網、SONET/SDH以及光纖通道等網絡中。其熱插拔特性使得網絡維護更加便捷，降低了維護成本。

3. SFP+（Enhanced Small Form-factor Pluggable）

SFP+是SFP的增強版，支持更高的數據傳輸速率，包括8Gbit/s光纖通道、10G以太網以及光傳輸網絡標準OTU2等。SFP+的出現極大地推動了高速網絡的發展，特別是在數據中心等需要大帶寬、高密度的場景中。此外，SFP+直連線纜（如DAC高速線纜和AOC有源光纜）的引入，為短距離網絡連接提供了更為便捷、經濟的解決方案。

4. SFP28

SFP28是SFP+的進一步升級，保持了與SFP+相同的尺寸，但能夠支持25Gb/s的單通道傳輸速率。這一特性使得SFP28成為10G-25G-100G網絡升級過程中的重要選擇，為下一代數據中心網絡的持續增長提供了有力支持。

5. QSFP（Quad Small Form-factor Pluggable）

QSFP是一種四通道小型可插拔光模塊，具有四個獨立的全雙工收發通道。其設計初衷是為了以更高的密度替代單通道SFP模塊。QSFP不僅體積緊湊（僅比標準SFP模塊大30%），而且支持從100Mbps到10Gbps的傳輸速率，并具備監控鏈路性能的數字診斷功能。QSFP在40Gbps光纖解決方案中表現出色，其速度和密度優勢遠超過傳統的四通道CX4接口。

6. QSFP+

QSFP+是QSFP的升級版，支持4×10Gbit/s的傳輸通道，總速率可達40Gbps。與SFP+相比，QSFP+的傳輸速率提高了四倍，直接適用于40G網絡部署。QSFP+不僅提高了端口密度，還有效降低了網絡建設的成本，成為高速網絡中的主流選擇。

7. QSFP28

QSFP28是面向100G應用的高性能光模塊，通過四個高速差分信號通道實現100G的數據傳輸需求。每個通道的傳輸速率可達25Gbps至40Gbps，靈活支持100G以太網（4×25Gbps）等多種應用場景。QSFP28的引入進一步推動了數據中心網絡向更高帶寬、更低延遲的方向發展。

二、光纖單模與多模的區別

光纖作為光信號傳輸的媒介，根據其傳輸特性的不同可分為單模光纖和多模光纖。兩者在結構、傳輸速度、傳輸距離以及應用場景等方面存在顯著差異。

1. 傳輸模式

單模光纖：光信號沿著光纖的內芯以單一模式（主模）傳輸，避免了模式色散的影響，因此傳輸頻帶很寬，適用于大容量、長距離的光纖通信。
多模光纖：光信號在光纖中沿多條路徑傳播，存在模式色散現象，導致傳輸性能較差、頻帶較窄、傳輸容量較小且距離較短。

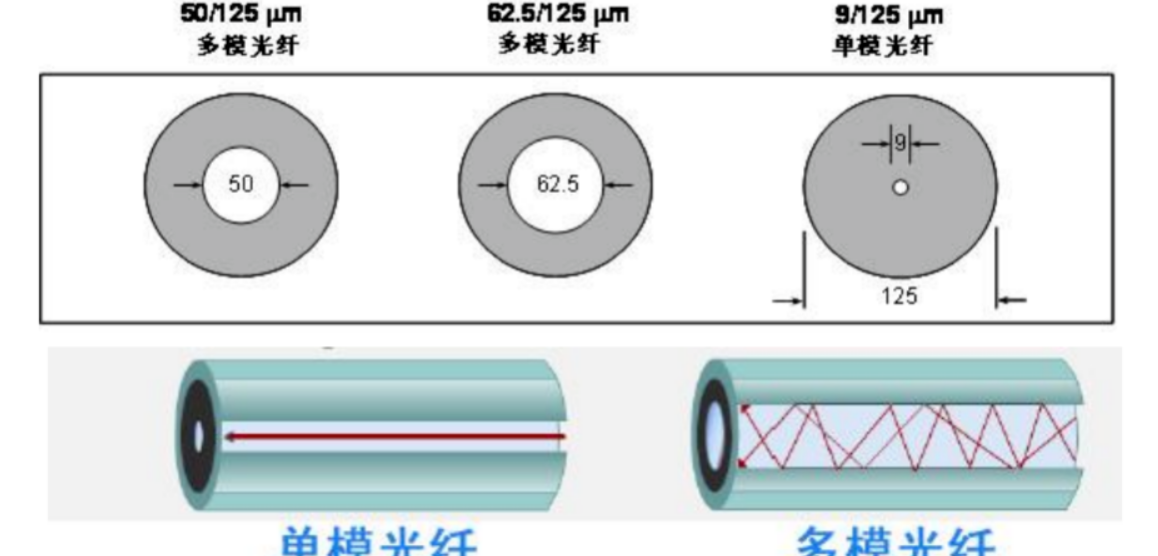

2. 結構與顏色

單模光纖：一般為橙黃色，芯徑較?。ㄍǔ?μm），能夠確保光信號在單一模式下傳輸。
多模光纖：顏色多樣，包括橘黃色（OM1、OM2）、水藍色（OM3、OM4）和綠色（OM5）。芯徑較大（通常為50μm或62.5μm），允許光信號在多條路徑中傳播。

3. 傳輸速度與距離

單模光纖：傳輸距離長，一般不低于5km，甚至可達幾十公里。因此，單模光纖廣泛應用于遠程通信領域，如長途骨干網、海底光纜等?。

多模光纖：傳輸距離相對較短，通常只能達到2km左右，適用于建筑物內部、校園網絡或數據中心等短距離通信場景。盡管傳輸距離有限，但多模光纖在成本、安裝和維護方面具有一定的優勢。

4. 傳輸速率與應用

隨著網絡技術的不斷發展，光纖的傳輸速率也在不斷提升。在千兆以太網和10G以太網中，單模和多模光纖均有所應用，但具體選擇取決于傳輸距離、成本預算以及網絡架構的需求。

千兆以太網：在千兆以太網中，單模和多模光纖均可實現長距離和短距離的傳輸。然而，由于單模光纖的傳輸距離更遠，因此在需要跨越較長距離（如城市間或國家間）的通信中更為常見。而多模光纖則更適合于建筑物內部或校園網絡等短距離場景。
10G以太網：隨著10G以太網技術的普及，對光纖傳輸性能的要求也越來越高。在10G以太網中，單模光纖因其更高的傳輸帶寬和更遠的傳輸距離而成為首選。然而，在短距離且成本敏感的應用場景中，多模光纖（尤其是OM3和OM4等級的光纖）仍然具有一定的市場競爭力。
